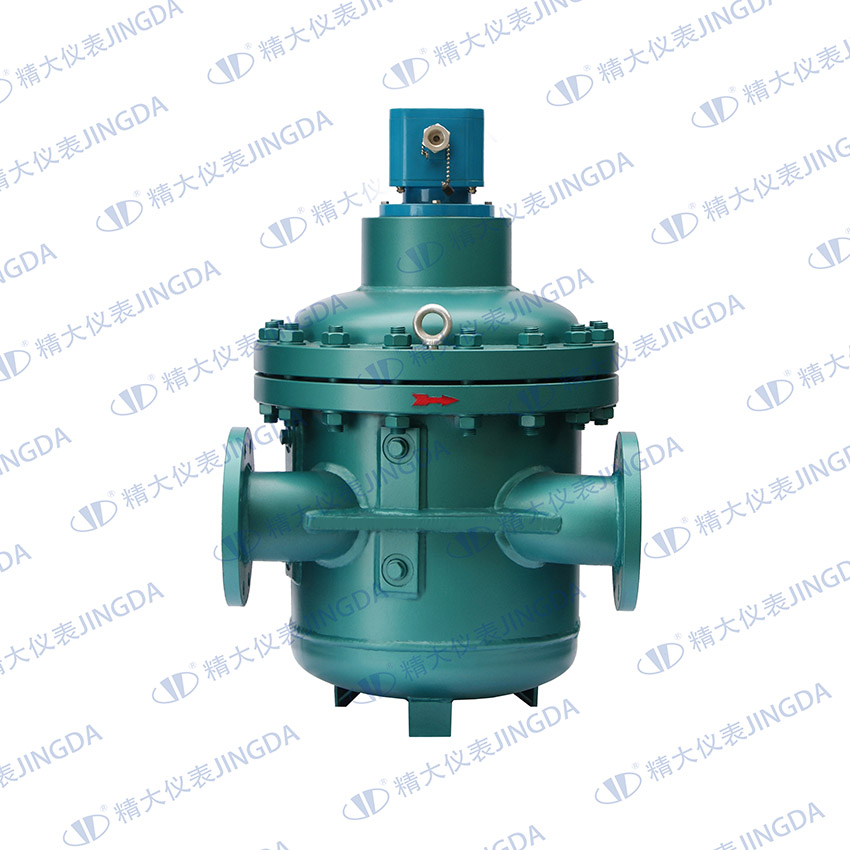

金属刮板流量计

当前位置:首页 -> 产品展示 -> 液体专用流量计


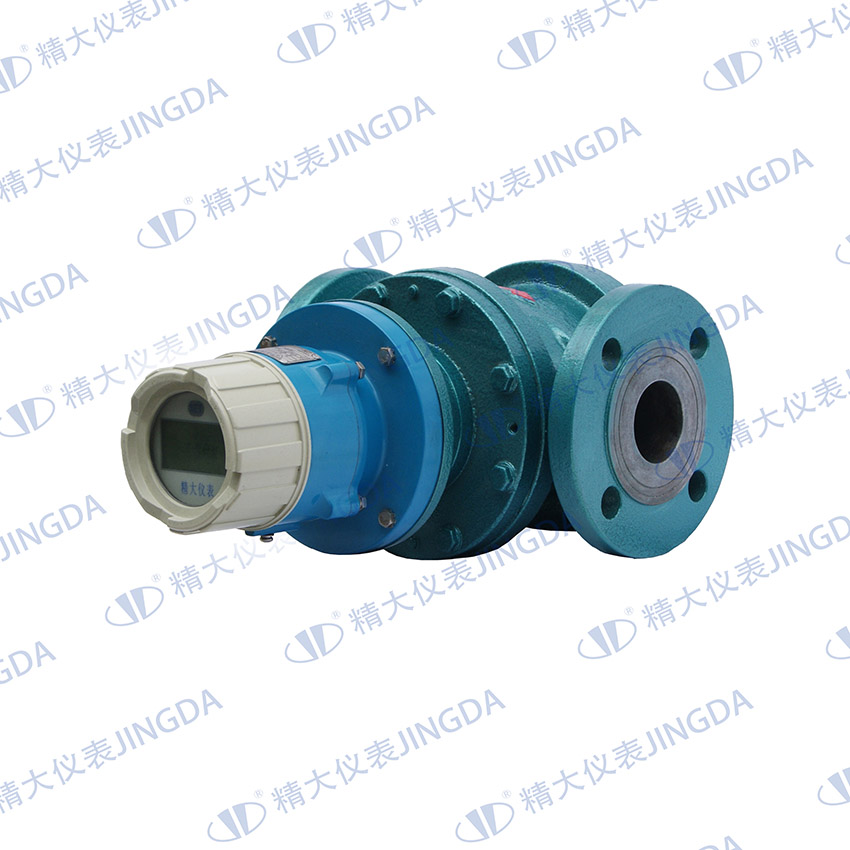

■产品概述

LBJ型金属刮板流量计是一种容积式流量计,用于连续或间断精密测量管道中流过的液体流量。它采用双壳体结构,转子等速旋转具有运转平稳、无脉动、噪音低、流量大、防砂、计量精度高、使用寿命长和粘度变化适应性强的特点,广泛应用于石油、化工、轻工、交通、商业等部门,特别适用于计量原油、渣油、成品油、轻烃等介质中转和贸易结算的计量。金属刮板流量计可现场指示也可远程控制。

合肥精大仪表,原合肥仪表总厂,连续60年流量仪表生产经验,自主研发生产销售的金属刮板流量计,型号齐全,厂家直销,欢迎新老客户咨询合作。


■工作原理
当被测液体进入流量计时,液体冲击刮板,推动刮板和转子沿凸轮作顺时针旋转,刮板随凸轮按一定轨迹伸缩,并与转子、内壳体、盖板等形成一个计量准确的计量腔,随着转子及板的连续转动,达到对被测介质进行测量的目的。如下图所示


■主要技术参数
公称通径(mm):DN25,DN40,DN50,DN80,DN100,DN150,DN200,DN250,DN300
公称压力(MPa):1.6  2.5  4.0  6.3
工作温度(℃):-10~60
环境温度(℃):-41~60
精确度等级:±0.5%,±0.2%
发信器类型:光电发信器
防护等级:IP66
输出脉冲波形:脉冲方波
法兰标准:GB/T9112-2010
电源:电压12-24VDC;电流≤9mA


■产品执行标准及生产许可证
执行产品标准:JB/T9242-1999《容积式流量计通用技术条件》;Q/JD2004-2010《液体容积式流量计》。
计量器具生产许可证:皖制01000018号。
远传输出时防爆标志:ExiaⅡCT5,dⅡCT6
法兰标准:GB/T9113.1-2000

■流量范围
表一,精度等级0.5级

公称通径(mm) 流量范围(m³/h)

0.8~2(mPa.s)

2~100(mPa.s) 100~200(mPa.s) 脉冲当量(L/P)
40 3.6~18 1.8~18 1.08~10.8 0.1
50 5~25 2.5~25 3~25
80 16~80 8~80 6~60 0.25
100 28~140 14~140 10~100
150 50~250 25~250 18~180
200 80~400 40~400 30~300 0.5
250 120~600 60~600 45~450
300 200~900 100~1000 75~750

表二,精度等级0.2级

公称通径(mm) 流量范围(m³/h)
0.8~2(mPa.s) 2~100(mPa.s) 100~200(mPa.s) 脉冲当量(L/P)
40 4.5~18 3.6~18 2.7~13.5 0.1
50 6~25 5~25 3.6~18
80 20~80 16~80 12~60 0.25
100 45~140 28~140 20~100
150 60~250 50~250 36~180
200 130~400 80~400 60~300 0.5
250 200~600 120~600 90~450
300 300~1000 200~1000 150~750

■产品标记
    说明
类型代号 LBJ 金属刮板流量计
专用标志 T 高温型流量计
E 焊接式铸钢流量计
材料标志 壳体 E 碳钢材质
A 铸铁材质
刮板 M 石墨
A 铸铁
L 铝合金
公称通径(mm) 25、40、、、、、、、300 公称通径从25mm,40mm.............300mm
特殊要求 二次改型产品
公称压力 .2 1.6MPa
.3 2.5MPa
.4 4.0MPa
.6 6.3MPa
计数器 M1 大字码回零计数器
A5 指针式计数器
J1 指针式计数器
A6 可回零计数器
BELZ 电子数显计数器
发信器 GF-Ⅰ 12V三线制光电发信器
GF-Ⅱ 24V三线制光电发信器

示例如下
LBJ-HE150.2/M1GF-Ⅱ
说明:
LBJ代表金属刮板流量计 HE代表焊接式铸钢流量计 公称通径150mm 公称压力1.6MPa
大字码回零计数器 24V三线制光电发信器

■特别说明

MI HG SH SM AS JS
军工 化工 石化 船用 美国标准 日本标准
