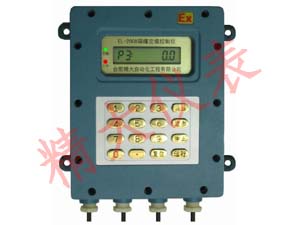

EL-2008隔爆批量控制器

当前位置:首页 -> 产品展示 -> 系统控制仪表



■产品概述
EL-2008隔爆批量控制器是一种新型的智能化隔爆定量控制仪表,它采用高性能微处理器,是一种真正的单片机系统。它采用背光式液晶显示器显示,不受光线的影响,结构简单,可靠性高,可直接安装于防爆操作现场、油罐车等需要现场防爆定量计量的场合。与各种脉冲输出流量计配套可对流量进行质量或体积量的定量灌装、计量和控制。该仪表可通过面板置入参数,实施控制,具有断电保护功能,是现代控制的理想单元仪 表。

■产品特点

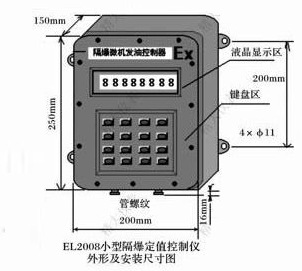

1.小型化隔爆设计,美观大方,外形尺寸为:250(高)×200(宽)×150(深)
2.可通过螺丝或膨胀螺丝,直接安装于防爆现场的壁挂、立柱、罐壁或槽车上,安装方便简单。
3.背光式LCD显示,不受环境光线的影响,显示直观,清晰。
4.具有车装和桶装两种发货方式任意转换,可以实现体积或质量两种计量发放方式。
5.具有标准RS-485MODBUS通讯协议,便于与其他上位机系统通讯。


■主要技术参数
1.流量信号输入:两线制或三线制(脉冲)频率信号。
2.温度信号输入:4-20mA电流信号输入,温度上下限可调。
3.接地信号输入:干接点输入,断开报警。
4.溢出信号输入:干接点输入,闭合报警。
5.输出信号
A.一段阀控制输出:24V,0.1A(配接DC24V通用继电器)
B.二段控制输出:24V,0.1A(配接DC24V通用继电器)
C.泵控制输出:24V,0.1A(配接DC24V通用继电器)
D.移位数据信号输出:可配接高亮现场大屏幕数据显示器,同步显示实发量标准485通讯,通讯协议为RS-485MODBUS RTU。
最大累计数:999999(升、千克或吨)
定值范围:1-999999,提前量范围:1-99
脉冲当量设定范围:0.0001-99.9999L/P
密度设定范围:0.0001-9.9999公斤/升
累积误差:±1个脉冲
间隔时间:1-99s        批次:1-99次
使用环境温度:-20℃~50℃
供电电源:AC220V或者DC24V;整机功率:30W
整机外形尺寸:250(高)X200(宽)X150(壁挂式)
电气接口:G4/3"X4



■本机有三种批控定量控制方式
1.本地模式:本地操作模式,所有操作均在批控器上完成,批控器具有完全的权限,数据可以上传给DCS或其他上位系统采集、显示。
2.远地模式:所有操作均在上位机上完成。置参、修改均在上位机上操作,实现远程控制上位机具有完全的权限。批控器只有查看参数、紧急暂停的权限。
3.票号控制模式:上位机开出票单,批控器输入票号,调取上位机对应票号的发料参数,由批控器实施发料操作。但批控器没有修改参数的权限。

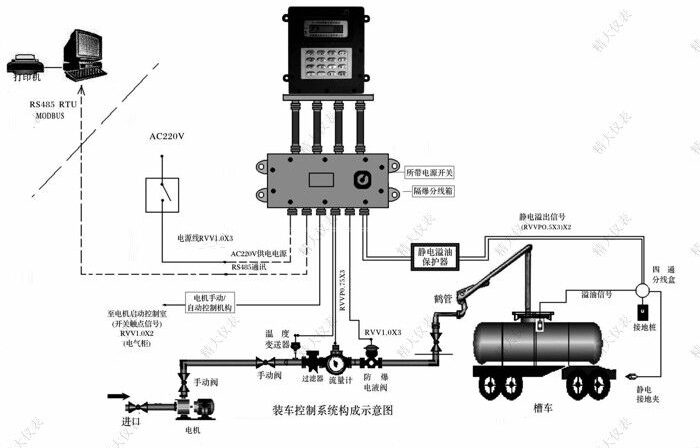

■系统构成及配线示意图


■订货须知

1.订货时请详细注明所需仪表的信号、名称和台数。
2.被测流体的名称:管道的口径以及工作环境。
3.注明配套的流量计型号及发信器发信的输出方式(两线制还是三线制,发信器供电电源)
4.温度变送器、控制阀以及电缆等部件的型号和规格,自行配置请按照本产品的技术要求选配。
