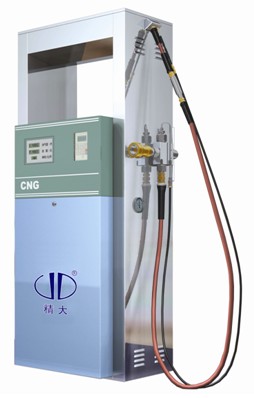

NJQZ型压缩天然气加气柱

■      概述

压缩天然气(CNG)加气柱用于天然气母站给拖车加气并计量显示；加气柱亦可做成双枪结构或根据客户要求定制。

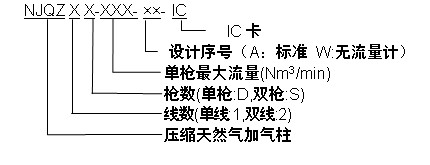

■      产品标示

  ■      主要技术参数

1、单枪最大流量：80 Nm³/min 、150 Nm³/min

2、计量精度等级：0.5级

3、设计压力：27.5Mpa

4、 额定压力：20MPa

5、环境温度：-35℃～50℃

6、相对湿度：15～95%

7、电源:220V±15%AC， 50±1Hz

8、计量单位：元/Nm³（标准立方米）

9、读数最小分度值：0.01

10、单次计数范围：0～9999.99

11、累计计数：0～99999999.99

12、单价设置范围：0～99.99元

13、加气软管直径：1″

14、加气枪嘴：快速接头

15、防爆标志:Exdmeib II AT4

主要功能

1）加气过程自动控制，在充气过程中能双面自动显示加气量、加气金额及单价（显示带夜光）

2）加气机加气计价显示：“加气量”、“单价一元/m³”、“金额一元”，并带有压力表显示压力

3）具有断电数据保护，显示当前一次加气数据

4）大容量存储，能查询不低于12000次的加气数据

5）监控系统：监测充气过程的温度、压力和流量，控制充气速度，当压力、流量超标时自动关阀保护

6）加气柱控制系统：对取气管道做智能选择，以保证以较低能耗实现快速加气

7）内置进口时钟系统，断电后依然计时准确可靠

8）压力保护功能：当加气压力超过国家规定压力值，自动停止加气

9）可以随时查询总累计量

10）具有定气量，定金额的预置加气功能

11）可调整加气压力值和流速值及气体密度

12）配置入口球阀

13）可查检每笔加气数据，及加气时间

可查询当班加气累计气量、金额、总累计气量、总累计金额

14）具有自动检测故障功能，能自动显示故障代码

15）在充气过程中能直接显示压力，且加气压力可调整，保证快速加气

16）具有卸压及排污功能；具有在线清洗过滤器功能，而不拆卸过滤器

17）具有手动紧急切断阀

18）无流量信号，自动关机，保障业主利益

19）具有RS485通讯，可与加气站电脑管理系统通信

20）具有小票打印功能

21）具有IC卡加气机的所有功能，加气机取得国家级防爆认证

22）IC卡机联动加气机时，采用高级算法生成管理IC卡密钥

确保IC 卡用户的数据安全

23）质量流量计：使用进口质量流量计并带有温度传感器进行补偿

24）可选配金属键盘

25）所有参数采用了密码访问方式，输入正确的密码后才能修改相关设备信息

26）高寒地区可对电子设备加装保温装置

安装基础图

■ 其它：

整机尺寸：长×宽×高＝900×520×1850（2080）  mm

整机重量：双枪加气柱约258Kg
