CNG卸气柱

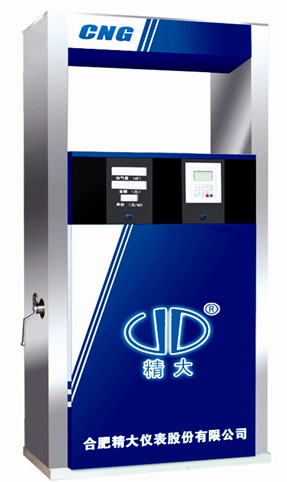

NXQ型压缩天然气卸气柱

■      概述

卸气柱主要是用于从槽车向加气站、工业用气管道卸气的高智能机电一体化的加气设备，卸气柱在工作过程中只需要手动控制，主要是计量和显示卸气的气量、金额等。

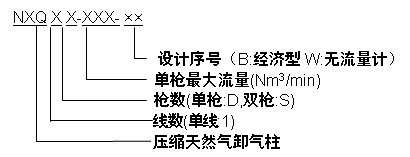

■      产品标示

卸气柱型号有     NXQ1D-80B  (经济型，不带电磁阀)

    NXQ1D-150B (经济型，不带电磁阀)

NXQ1D-80W（无流量计）

■  主要技术参数

1、单枪最大流量：80 Nm3/min, 150 Nm3/min

2、计量精度等级：0.5级

3、设计压力：27.5Mpa

4. 额定压力：20MPa

5、  环境温度：-35℃～50℃

6、  相对湿度：15～95%

7、  电源:220V±15%AC， 50±1Hz

8、计量单位：Nm3（标准立方米）、元

9. 读数最小分度值：0.01

10.单次计数范围：0～9999.99

11.累计计数：0～99999999.99

12.单价设置范围：0～99.99

13.卸气软管直径：1″

14.卸气枪嘴：快速接头

15.防爆标志:Exdmeib II AT4

■      主要功能

1）加气过程自动控制，在充气过程中能双面自动显示加气量、加气金额及单价（显示带夜光）

2）加气机加气计价显示：“加气量”、“单价一元/m3”、“金额一元”，并带有压力表显示压力

3）具有断电数据保护，显示当前一次加气数据

4）大容量存储，能查询不低于12000次的加气数据

5）监控系统：监测充气过程的温度和流量，充气速度

6）内置进口时钟系统，断电后依然计时准确可靠

8）可以随时查询总累计量

9）具有定气量，定金额的预置加气功能

11）可查检每笔加气数据，及加气时间

可查询当班加气累计气量、金额、总累计气量、总累计金额

12）具有自动检测故障功能，能自动显示故障代码

14）具有卸压及排污功能；具有在线清洗过滤器功能，而不拆卸过滤器

15）具有手动紧急切断阀

17）具有RS485通讯，可与加气站电脑管理系统通信

18）质量流量计：使用进口质量流量计并带有温度传感器进行补偿

19）可选配金属键盘

20）所有参数采用了密码访问方式，输入正确的密码后才能修改相关设备信息

21）高寒地区可对电子设备加装保温装置

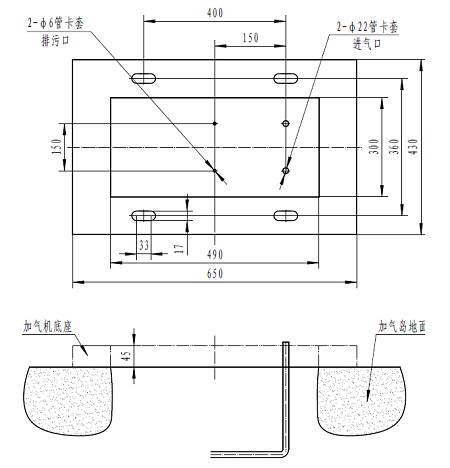

■        安装基础图

                     压缩天然气卸气柱地基图

■ 其它：

整机尺寸：标准：  长×宽×高=650×430×1700 mm

   可选：  长×宽×高=900×520×2080 mm

整机重量：   单枪卸气柱约174 Kg
