温压补偿一体式智能涡街流量计

当前位置:首页 -> 产品展示 -> 气体专用流量计



■产品概述
VAFTP系列涡街流量计是在普通涡街流量计基础上发展起来的一种新型智能一体化涡街流量计。精大涡街流量计提供精确的蒸汽、气体和液体的标准体积流量和质量流量测量,内置的温度和压力补偿功能为用户带来全新的一站式流量测量解决方案。该产品严格按照国家标准GB/T25922—2010《封闭管道中流体流量的测量用安装在充满流体的圆形截面管道中的涡街流量计测量流量的方法》和JJG 1029—2007《涡街流量计检定规程》的要求生产和检验,产品性能优良,产品技术具有国内领先水平。

■工作原理

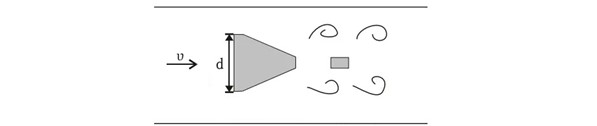

涡街流量计是应用卡门涡街原理结合现代电子技术设计和制造的一种先进的速度式流量计,流体流经仪表产生的涡街流于流体的流速成正比,一定条件下符合公式f=St*v/d(式中f是旋涡发生频率,v是流速,d是涡街发声体的宽度,St是斯特罗哈尔常数)流体旋涡列(涡街)在三角柱后产生交替变化的压力,经由放置此处的压电传感器传感检测出电信号,经信号转换器进行放大,整形和滤波后,变成标准的电压脉冲信号输出。脉冲信号的频率等比于管道内流体的工况体积流量。内置的高精度的压力和温度传感器同时测量流体的温度和压力并传送信号进入一体化的智能积算仪内,积算仪对流量、温度和压力的信号进行转换并通过精确的运算和积算,从而精确测量出蒸汽、气体和液体的标准体积流量和质量流量等。


■优越性
1.双电源供电功能,既可以实现低功耗采用内置锂电池供电,也可以双向两线制供电和输出信号方式,并同时具备RS485通讯功能。
2.内置的温度和压力补偿,能够直接补偿实时密度,能够用于测量饱和蒸汽和过热蒸汽的质量流量。
3.压力、温度和流量均被测量和读取,无需额外在管道上安装压力和温度传感器。
4.积算仪内智能一体化处理保证在外部干扰下提供稳定可靠的测量,具有
较好的过程可靠性。
5.过流的壳体部分采用优质全不锈钢焊接结构,具有耐腐蚀、耐高温和耐高压的特性。
6.无可动部件,计量腔免维护,并具有最小压损。
7.具有浮点运算和多端仪表系数自动修正,并具有故障自诊断和报警功能。
8.大屏幕液晶显示总量,流量,温度,压力,密度和电量容量等各种参数,并具有显示功能故障报警。
9.具有实时数据存储功能,可防止更换电池或突然掉电时的数据丢失,在停电状态下,内部数据可永久保存,也可查询运行时的大量历史数据。
10.计量蒸汽的数学模型采用国际水和水蒸气学会1997年工业计算公式(IFPWS-IF97公式),积算精度高。


■应用领域
精大智能涡街流量计一款多功能、紧凑型流量计,适用于测量工业蒸汽、气体、以及导电和非导电的液体,例如:蒸汽(饱和蒸汽、过热蒸汽)、工业气体(压缩空气、氮气、二氧化碳、废气)、燃气(管道煤气、天然气、液化石油气)、导电和非导电液体(软化水、锅炉热水、无机溶剂、有机溶剂、高温导热油等)。可应用领域:化工行业、石化行业、石油天然气行业、电力行业、食品和饮料行业、炼油行业、水处理行业等。

■技术参数
1.主要技术参数

规格型号 公称通径(mm) 工况流量范围(m³/h) 公称K系数(P/L)

压力等级(MPa)

精度等级(±%) 表体材质 备注
液体 气体
VAFTP-25 25 0.75~19 10~110 61.84

1.6

2.5

4.0

6.3

液体1.0

气体1.5

不锈钢

气体流量范围以常温常压下检测介质为空气时实际测定的范围,在计量密度大于空气的气体或计量蒸汽时,其量程范围更宽,反应为计量小流量的值会更小。



VAFTP-32 32 1~26 15~150 35.77
VAFTP-40 40 1.7~43 25~240 16.61
VAFTP-50 50 3~75 40~450 7.936
VAFTP-65 65 4~110 70~720 4.133
VAFTP-80 80 6~160 100~1100 2.383
VAFTP-100 100 11~270 150~1600 1.060
VAFTP-125 125 21~420 270~2780 0.580
VAFTP-150 150 33~610 400~4100 0.330
VAFTP-200 200 68~1000 680~7000 0.142
VAFTP-250 250 106~1600 1000~11000 0.0739
VAFTP-300 300 151~2300 1400~15000 0.043
2.适用介质:低粘度液体、一般性气体、干饱和蒸汽、过热蒸汽
使用条件:环境温度-20℃~+55℃;介质温度≤300℃
大气压力:86Kpa-106Kpa  相对湿度:5%~95%
3.防爆等级:ExdⅡBT4   防护等级:IP65
4.安装连接形式:流量计与管道的连接采用法兰连接
法兰标准:GB/T9116.1-2000平面、突面平焊钢制管法兰
5.前后直管段要求:前直管段≥15DN     后直管段≥3-5DN


■选型

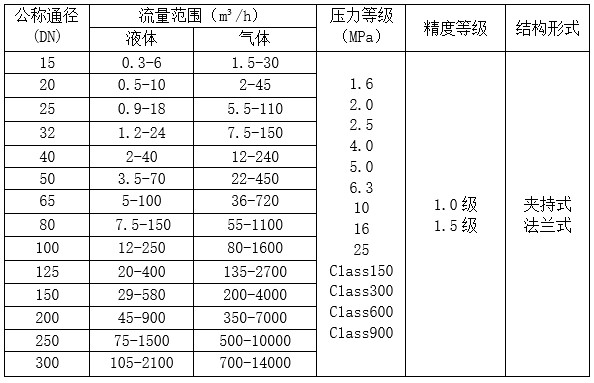

1.口径选型可依据表1的流量范围确定,若是气体时,可将设计的气体标况流量换算成工况体积流量再对照选型。
2.已知蒸汽的流量值不为体积流量时,可根据蒸汽的设计压力、温度用IPAWS-97公式计算出蒸汽的密度或焓,再换算成体积流量,或可对照饱和蒸汽密度表查出对应温度或压力下的蒸汽密度,然后将流量换算成工况体积流量,再对照表1选型即可。


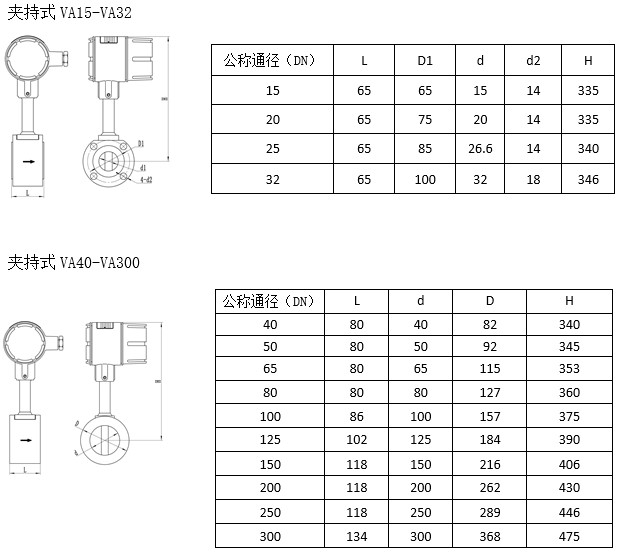

■外形结构和尺寸
1.外形结构形式标准为一体式结构,分体型结构(积算显示仪与本体分离安装)形式需协议供货,电池供电低功耗和外供电电源方式,均可实现分体型结构。
2.标准型外形结构主要组成部分:1.本体组件  2.温度传感器组件 3.流量传感器 4.积算显示仪 5.压力传感器组件 6.球阀 7.引压冷凝管

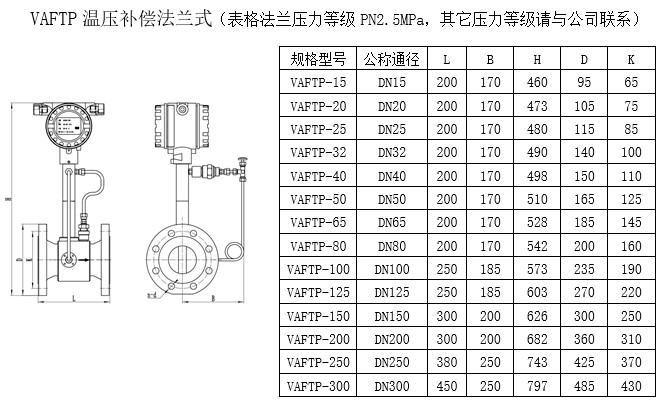

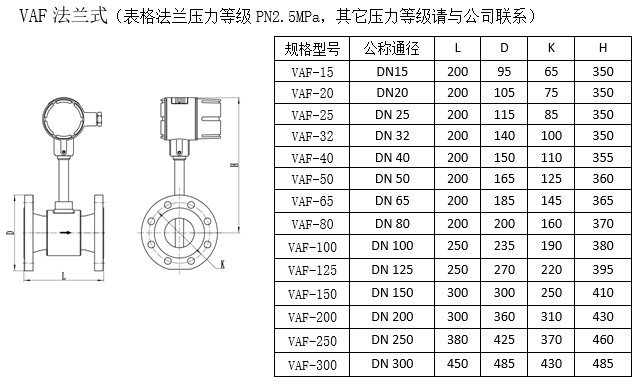

3.外形尺寸(法兰压力等级:PN2.5MPa)

规格型号 公称通径(mm) L B1 H D K 螺栓孔
VAFTP-25 25 200 170 442 115 85 4-φ14
VAFTP-32 32 200 170 455 140 100 4-φ18
VAFTP-40 40 200 170 460 150 110 4-φ18
VAFTP-50 50 200 170 470 165 125 4-φ18
VAFTP-65 65 200 170 490 185 145 8-φ18
VAFTP-80 80 200 170 502 200 160 8-φ18
VAFTP-100 100 250 185 532 235 190 8-φ22
VAFTP-125 125 250 185 545 270 220 8-φ26
VAFTP-150 150 300 200 583 300 250 8-φ26
VAFTP-200 200 300 200 638 360 310 12-φ26
VAFTP-250 250 380 250 713 425 370 12-φ30
VAFTP-300 300 450 250 792 485 430 16-φ30

■安装说明
1.为保证计量精度,前直管段保证大于15DN,后直管段大于3-5DN。
2.为便于维护,不影响介质的正常输送,建议安装旁路管道。
3.流量计正常水平安装,也可垂直安装或任意角度倾斜安装。
4.为防止外界电磁干扰,流量计外壳必须可靠接地,但不得与强电系统共用接地。


■订货说明
1.用户订购流量计时,请正确提供公称通径、公称压力、工作压力、工作温度、流量范围和是否防爆要求和型式等具体参数,并于正确选型。

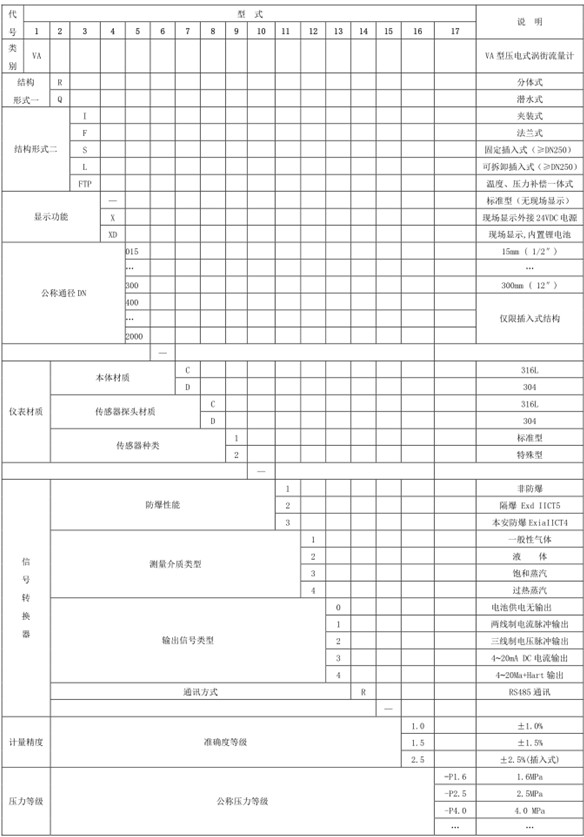

2.订货选型应参照智能涡街流量计产品型号标记要求详细填写。
举例:VAFTP-100-DD1-133-R1.5-P2.5
说明:温压补偿一体式涡街流量计,本体材质为不锈钢,公称通径100mm,2线制4-20mA输出,公称压力2.5MPa
计量介质为饱和蒸汽,精度1.5级,RS485通讯方式。
3.特殊要求按双方协议供货。
