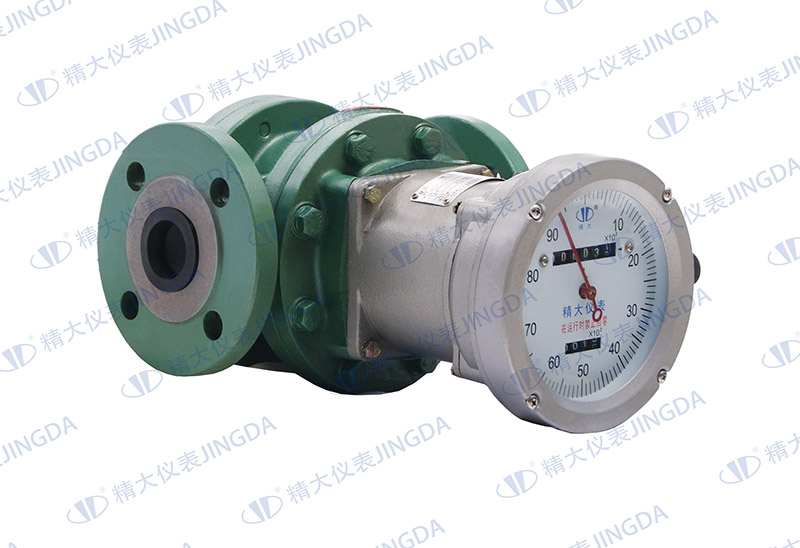

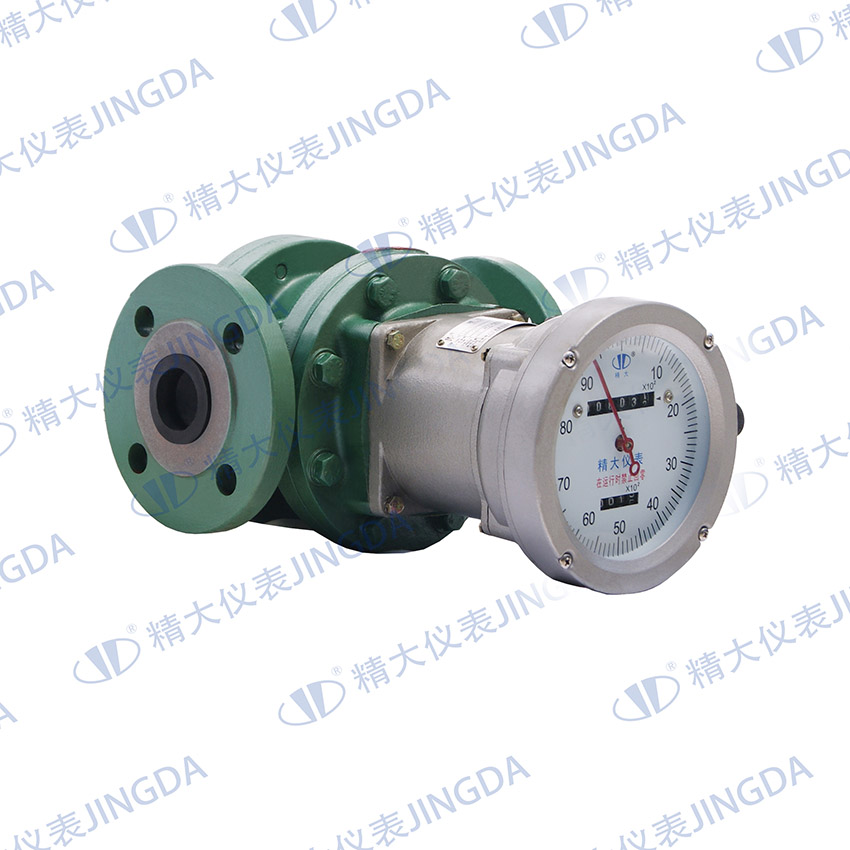

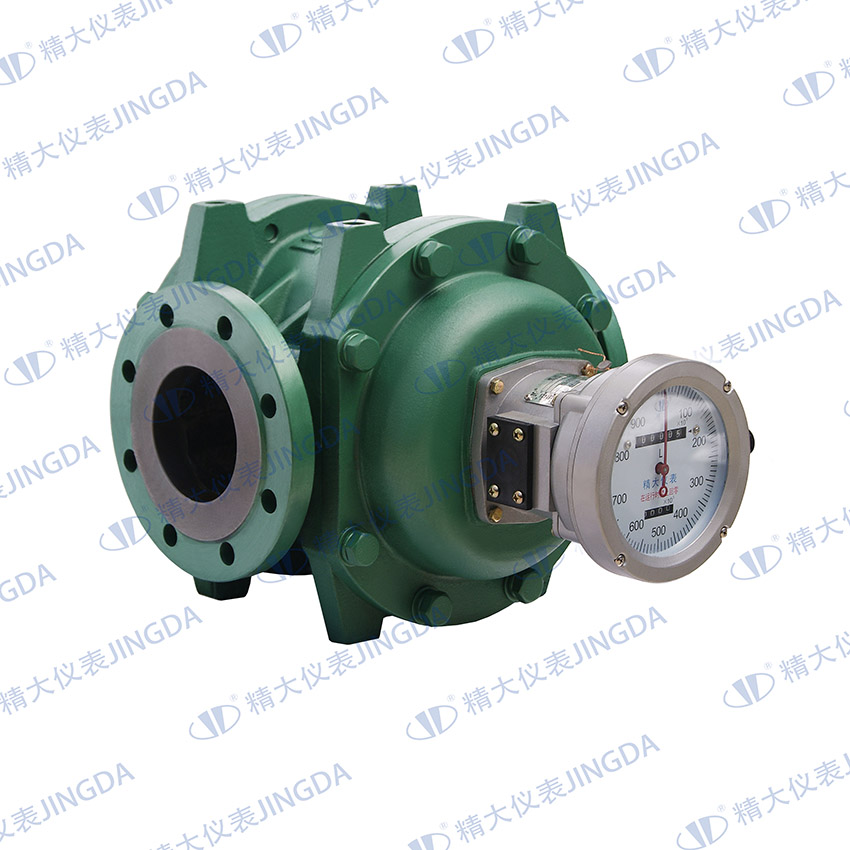

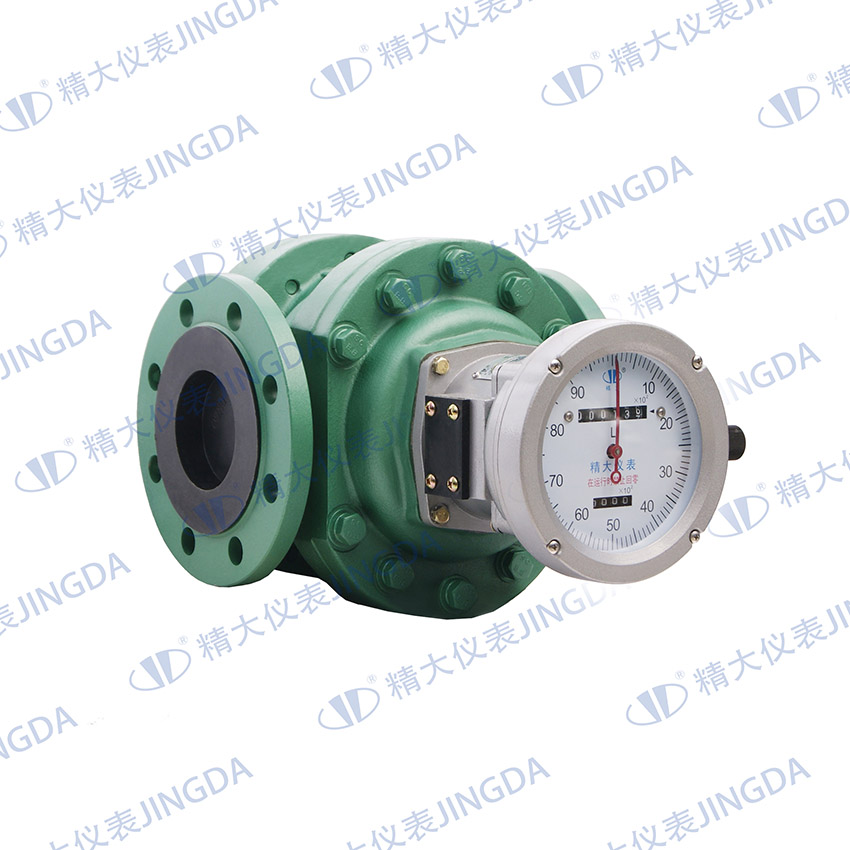

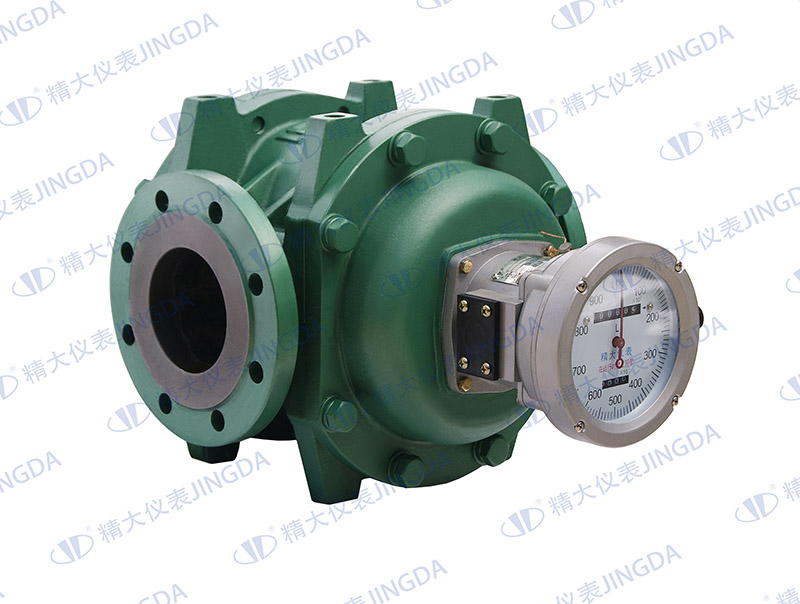

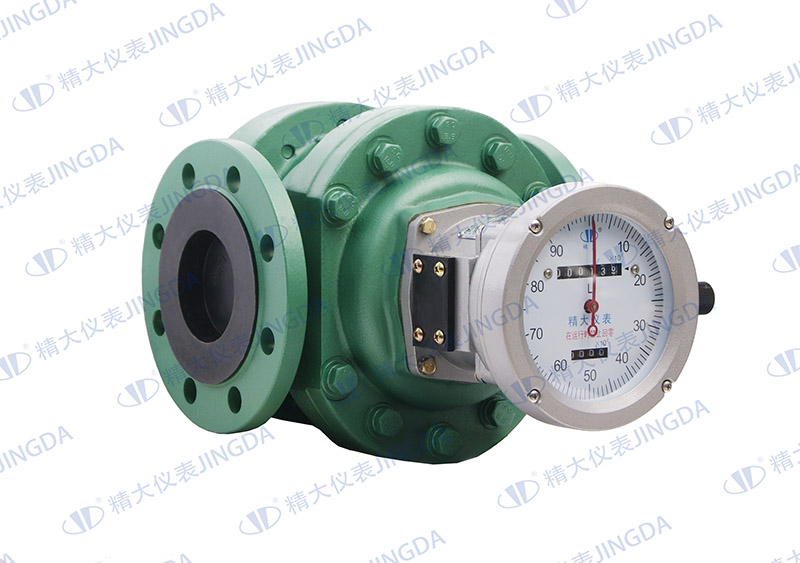

腰轮流量计


▮产品介绍

LL系列腰轮流量计（又称罗茨流量计）是容积式流量计的一种，用来计量在一定压力下充满管道的液体流量，产品设计新颖、外形美观、结构合理。

LL系列腰轮流量计（又称罗茨流量计）具有重量轻、精度高、安装使用方便等特点，广泛应用于石化、电力、冶金、交通、国防以及商贸等部门对油品的计量。

▮技术指标

1. 准确度等级：0.5级（量程比为10∶1）、0.2级

2. 被测液体温度：-20℃～+150℃

3. 环境温度：电子计数器（标配）：-30℃～+150℃，机械计数器（选配）：-43℃～+150℃

4. BGF-Ⅰ/Ⅱ脉冲发信器（选配）：-43℃～+150℃

5. BMF模拟量发信器（选配）：-43℃～+150℃

6. 信号输出：可选择4～20mA（三线制）模拟量信号、1-5V、脉冲信号、RS485通讯、MODBUS、4～20mA +HART协议

7. 重复性：重复性优于±0.03%

8. 当温度高于等于100℃低于等于150℃需要加高温散热筒

9. 法兰标准：GB/T9124.1（其他标语请与厂家联系）

10. 连接方式：法兰连接

11. 调整机构形式：更换齿轮式

12. 主要构件材料及公称压力



▮流量范围：m³/h（磁性密封机构）

▮外形及安装尺寸



铸铁型流量计外形参考尺寸（按磁性密封机构）

型号 L H I B C D D1 n-d 重量
LL-AL25.1
（法兰连接）		 180 297 75 110*110 168 G11／4″（管螺纹连接） 8
φ115 φ85 4--φ14 10
LL-AL40.1 240 320 88 φ170 170 φ150 φ110 4--φ18 21
LL-AL50.1 265 335 97 φ190 185 φ165 φ125 4--φ18 26
LL-AL80.1 265 397 122 φ246 248 φ200 φ160 8-φ18 40
LL-AL100.1 350 484 164 φ305 335 φ220 φ180 8-φ18 88
LL-AL150.1 560 604 232 Φ440 455 φ285 φ240 8-φ22 202
LL-AL200.1 650 680 260 Φ485 535 φ340 φ295 8-φ22 295
LL-AL250.1 700 760 275 Φ570 615 φ395 φ350 12-φ22 410
LL-AL300.1 800 850 330 Φ660 700 φ450 φ400 12-φ22 525
注：当温度高于等于100℃低于等于150℃时，需要加高温散热筒H增加130mm；

铸钢型流量计外形参考尺寸（按磁性密封机构）
型号 L H I B C D D1 n-d 重量
LL-EL25.4
（法兰连接）		 180 297 75 120*120 168 G11／4″（管螺纹连接） 10
φ115 φ85 4--φ14 12
LL-EL40.4 300 320 88 φ170 170 φ150 φ110 4--φ18 30
LL-EL50.4 360 370 105 Φ226 222 φ165 φ125 4--φ18 41
LL-EL80.4 360 405 128 φ254 256 φ200 φ160 8--φ18 52
LL-EL100.4 450 482 167 φ334 335 φ235 φ190 8--φ22 110
LL-EL150.4 560 604 232 Φ440 455 Φ300 φ250 8--φ26 215
LL-EL200.4 650 680 260 Φ485 535 Φ375 Φ320 12--φ29 315
LL-EL250.4 700 760 275 Φ570 615 Φ450 Φ385 12--φ32 440
LL-EL300.4 800 850 330 Φ660 700 Φ515 Φ450 16--φ32 550
注：（1）铝合金型腰轮流量计外形尺寸与铸铁型腰轮流量计外形尺寸相同；
  • DN100口径流量计带S1瞬时表的H应另加85mm左右；
  • 当温度高于100℃低于150℃时，需要加高温散热筒H增加130mm。

▮流量计配套
流量计一般按以下配置出厂，见下表中配套计数器型号及性能参数。
计数器 性    能    参    数 配     置
A5 指针指示，6位滚轮累积，单位升（L）。 指针指示：DN25以下10L/圈；DN80以下100L/圈；DN100以上1000L/圈。
A6 同上。且带单班次4位滚轮累积，可回零。
S1 机械式瞬时流量指示显示仪。 瞬时流量值显示
BELZ 隔爆型现场计数器，显示总量、瞬时量，输出脉冲模拟量。 用于容积式流量计。
注：1.BELZ计数器的操作请按照相关说明书进行；
  1. A6 型计数器回零操作比现在流量计停止运行后进行，否则极易损坏计数器。
