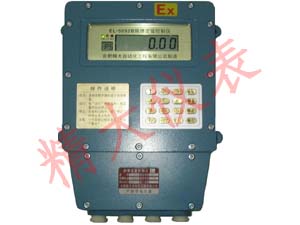

EL-5092BK系列膈爆定值控制倥

当前位置:首页 -> 产品展示 -> 系统控制仪表

■产品概述
EL-5092B(EL5092BK)系列隔爆定值控制仪(亦称:装车控制仪、批量灌装控制器),广泛应用于石油、化工产品的自动定量装车、装桶,批量灌装控制,多种介质的高精度混合配比发放、控制,以及生产过程中的中间计量功能,是自动化发放系统构成的基本单元。该产品是在学习了国外同类产品先进技术的基础上,深入了解国内用户的实际需求,为中国用户量身订做,可完全替代国内外同类型产品。

■仪表特点和功能
EL-5092B
系列隔爆定值控制仪以其技术先进、外形美观、功能齐全、操作方便、使用可靠而深受客户青睐。它采用工业级CPU微处理器为内核,具有LCD液晶数码及汉字显示类型供选择。电路设计和软件设计上同时采用看门狗(WDT)的处理技术,电源进线采用了电源滤波器,提高了系统的抗电磁干扰能力,可广泛用于流量计量显示,定量装车,装桶及配料控制等使用场所,具备累积流量显示,瞬时流量显示,发料数据查询,多段顺序控制,泵控制等多种功能。可单机安装使用,也可通过RS-485通讯接口与计算机构成自动计量,控制管理系统,实现发油发料的监控,数据统计,打印及网络化管理。

EL-5092BK型隔爆定值控制仪是该系列产品中具有前瞻性的产品,它采用高速超大规模增强型工业级SOC内核,非接触IC卡技术及最新电子工艺,具有测量精度高,运行速度快,抗干扰能力强,通讯距离远且高速可靠,操作方便,易于维护等优点。操作机箱采用隔爆型设计,内部含有非接触IC卡读卡器,可将不同的非接触IC卡分管理员、操作员二级权限、进行二级密码管理、显示部分采用320x240点阵的大屏幕背光图形液晶显示屏,多达15行的汉字显示,显示信息量大,方便客户操作,界面友好。为提高EL-5092B系列隔爆定值控制仪的透明度,机器内所有的参数都对用户开放,即操作者通过键盘能知道机内的任一参数。EL-5092B隔爆定值控制仪具有单路定量控制功能。EL-9052BK具有单路定量、双路定量等多种控制方式。与国内同类产品相比,该系列产品不仅技术领先,同时具备前瞻性的优越性能,操作界面直观明了,是石化行业储运部门的首选产品。

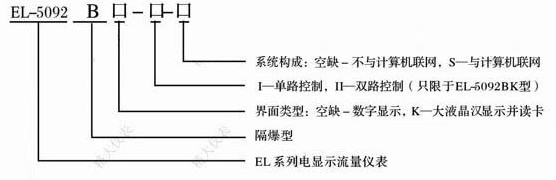

■选型表



■仪表功能和特点
EL-5092B型
1.具有远地联网和本地单机两种工作方式。
2.机箱采用防爆设计,可单独安装,也可安装于专用操作柜中。
3.有桶装和车船装两种发货方式。
4.可直接按质量或体积发货,并同时上传至上位机。
5.具有人工置温和自动采温等两种方式,具有温度自动补偿功能。
6.具有掉电保护和记忆掉电前工作状态功能,来电后继续原工作,现场工作具有发油启动键和紧急停止键。
7.可配接外挂式高亮大字符显示器,与控制仪同步显示。
8.配有RS-485/232通讯接口,与上位机组成监控发油管理系统。
9.在通讯线上,加入了三级防雷、防静电电路、具有较强的抗雷击和防静电能力。
10.重要参数操作权限设置功能(计量工程师操作密码)
11.具有流量及阀门指示灯,便于故障判断。

EL-9052BK型,除了具有EL-5092B功能外,还具有以下功能
1.非接触式IC卡设计,用户可以根据要求,实现IC卡分级权限控制,身份识别管理。
2.背光式单色汉字液晶显示器(320x240点阵,20字x15行汉字),具有显示美观大方,不受周围环境光线影响,清晰美观。
3.可定制彩色液晶显示模块(320x240点阵,20字x15行汉字)。
4.使用温度-30℃~80℃,需定制。
5.具有双路同时控制灌装发料功能。
6.能接受静电接地开关信号(未接静电夹不能发油)
7.能接受溢油液位开关信号(溢油时自动停泵,关阀)
8.具有远程电脑控制,本地单机控制,票单控制,IC卡控制等发料方式。
9.机内储存100条/鹤位的脱机记录。


■主要技术参数

序号 参数 EL-5092B EL-5092BK-Ⅰ/Ⅱ
1 流量计信号输入 电压脉冲Vp-p≥3V,电流脉冲Lp-p≥3mA,频率0-2000Hz,机器提供DC12V或DC24V流量变送器供电电源。
2 温度信号输入 两线制或三线制4-20mA电流型温度变送器(或密度计)机内提供DC12V或DC24V温度变送器供电电源
3 防静电接地开关输入 无源接点的接地电阻输入
4 防溢液位开关输入 无源接点输入(若用电流型或电压型,订货时特别说明)
5 流量通道数 1路 1~2路
6 温度通道数 1路 1~2路
7 阀控制输出路数 1路 1~2路
  阀控制输出负载 24VDCX2A,两段或多段,大小阀控制。
8 泵控制输出路数 1路 1~2路
  泵控制输出负载 24VDCX0.5A
9 显示 8段码LCD 320X240背光LCD中文图形液晶显示
10 键盘 隔爆式金属键盘(按键与仪表腔隔离)
11 数据掉电保护时间 不少于6个月 不少于6个月
12 日历、时钟
13 通讯接口 RS-485
14 波特率 RS-232/485;2400,4800,9600bps
15 通讯防护及通讯距离

通讯接口采取三级防雷,抗静电措施,具有抗雷电和防静电能力,通讯距离可达0.5KM

16 通讯协议 企业内部协议
17 发油模式 远程联网,现场本地发货,可转换 远程联网、现场本地、票单发货、IC卡方式、可转换
18 密码操作 参数密码保护 操作员、管理员二级密码权限
19 IC卡操作
20 历史记录查询
21 发料数据记录 100条/鹤位
22 系统控制计量精度 等同于流量计的精度
23 供电电源 220VAC±10% 50Hz
24 防爆等级 dⅡBT4
25 防护等级 IP54
26 环境温度 -20℃~50℃
27 电气接口 G1寸x4
28 外形尺寸(mm) 320(宽)x460(高)x130(厚) 320(宽)x460(高)x150(厚)
29 安装固定尺寸(mm) 350x250 375x220
30 安装方式 壁挂式,可直接用螺丝固定于立柱或墙壁上,或者安装与专用操作柜中。
31 专用安装操作柜 600(宽)x1600(高)x400(深) 可选择项
32 重量 20kg

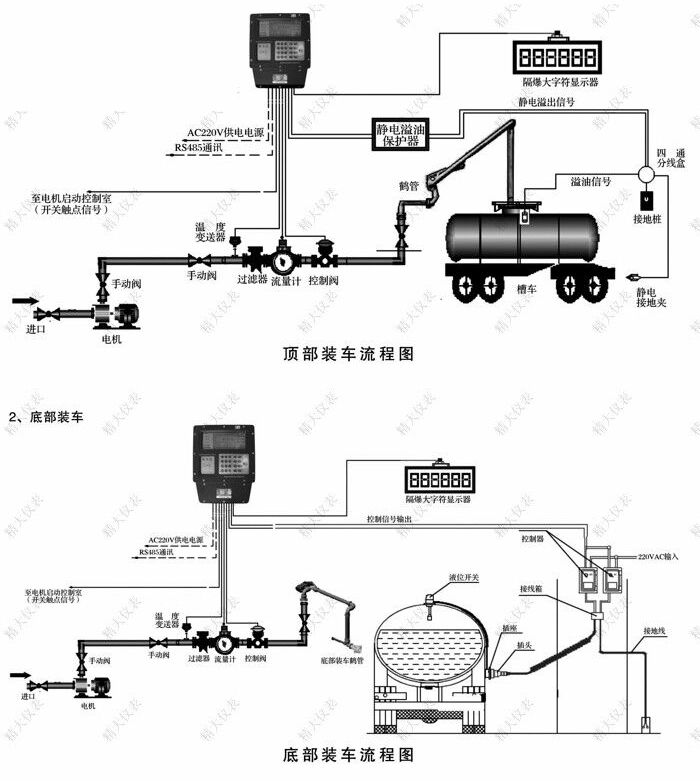

■系统典型流程构成如下图所示



■配线说明
1.供电电源线(AC220V):护套电缆RVVx1.5
2.流量计、温度变送器至控制仪:屏蔽电缆RVVP3x0.75
3.控制阀门、操作柱至控制仪:护套电缆RVV3x1.0
4.静电接地开关量、溢油开关至控制仪:屏蔽电缆RVVP4x0.75
5.大屏幕显示器至控制仪:屏蔽电缆RVVP6x0.75
6.控制仪至控制室上位机:通讯屏蔽电缆RVVSP4x1.0


■订货须知
1.请详细注明所需仪表的型号、名称和台数,被测流体的名称,管道的口径以及工作环境。
2.注明配套的流量计的型号及发讯器发信的输出制式(两线制还是三线制,发讯器供电电源等),温度变送器,控制阀供电电源以及电缆等部件的型号和规格。
3.管道内流体的基本性质及使用温度范围,定量控制仪表使用温度环境。
4.是否需要控制泵、电液磁阀或其他外设,有无其他特殊要求。
