涡街流量计的产品介绍

1．产品概述

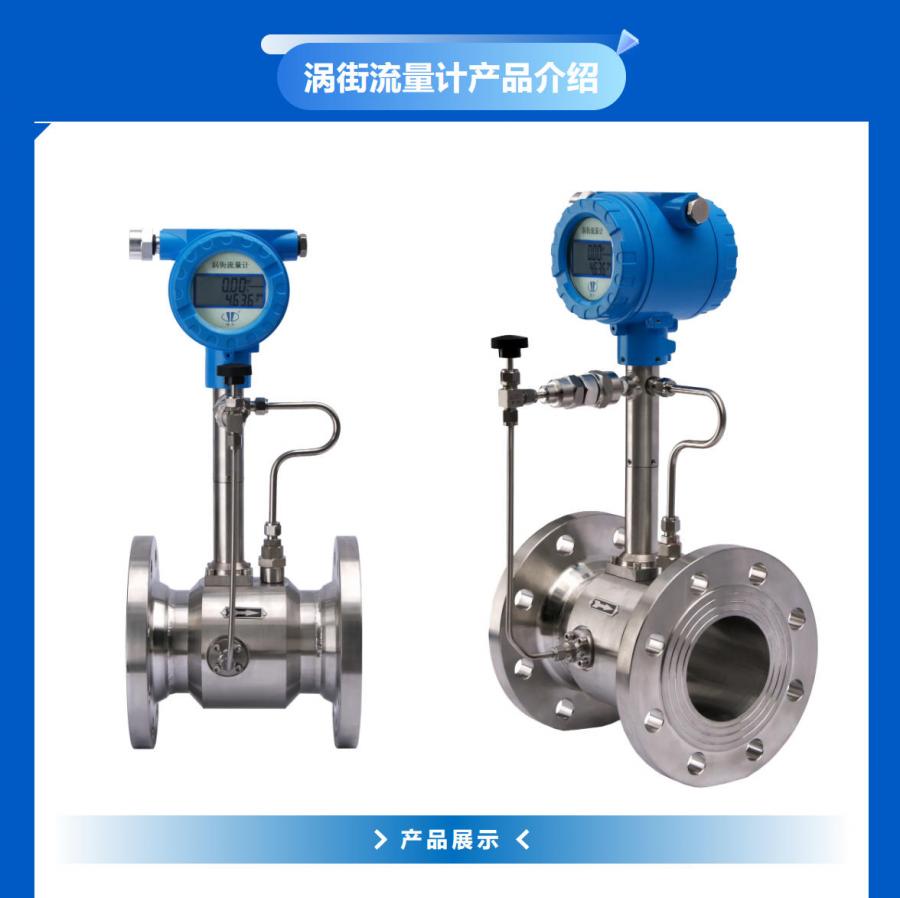

　　VA系列涡街流量计是引进国家先进技术设计制造的流量测量仪表，产品性能稳定可靠，获得多项国家专利。产品生产严格遵守国家行业标准JB/T9249-2015《涡街流量计》和国家计量检定规程JJG1029-2007《涡街流量计检定规程》。

　　涡街流量计可以测量的介质：饱和蒸汽、过热蒸汽；水、油、酒精、化工原料等低粘度液体；压缩空气、氧气、氮气、二氧化碳、天然气、混合气体等各种气体；广泛适用冶金、石油化工、轻工、食品及污水处理等行业。

2．工作原理

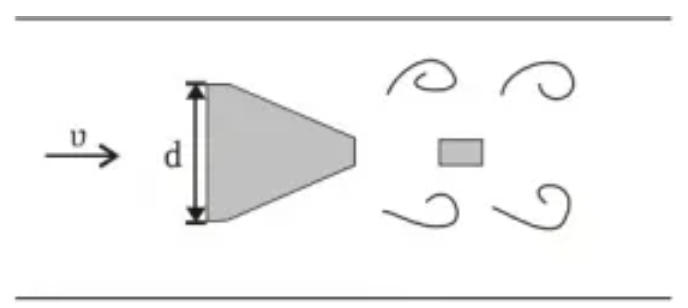

　　涡街流量计是应用卡门涡街原理和现代电子技术设计和制造的一种流量计。旋涡的发生频率与流体的速度成正比，在一定条件下，符合公式：f=St×v/d。

f 旋涡发生频率；v 流速；d 三角度宽度；St 斯特罗哈尔常数

　　当流体流经旋涡发生体（如三角柱）时，其两侧会交替产生有规律的旋涡列（即卡门涡街），由旋涡产生的交变升力作用在压电传感器上，使其产生交变电荷信号，经过放大器放大、滤波、整形等处理后，输出电压脉冲信号。检测出旋涡频率，就可测得管道内流体的流速和体积流量。

3．流量计特点

●测量介质范围广，可测量气体、液体和蒸汽。

●结构简单牢固，无可动部件，可靠性高，压损小。

●测量精度高，测量范围宽，量程比可达1：10以上。

●采用先进的电路设计，整机功能强大性能优越。

●具有温压补偿功能，内置温度、压力传感器进行温压补偿。

4．流量计安装要求

1.涡街流量计正常水平安装，也可垂直安装或任意角度倾斜安装。但当测量液体时，管道内必须充满液体，当安装在垂直或倾斜管道上时，液体的流向应自下向上流动。

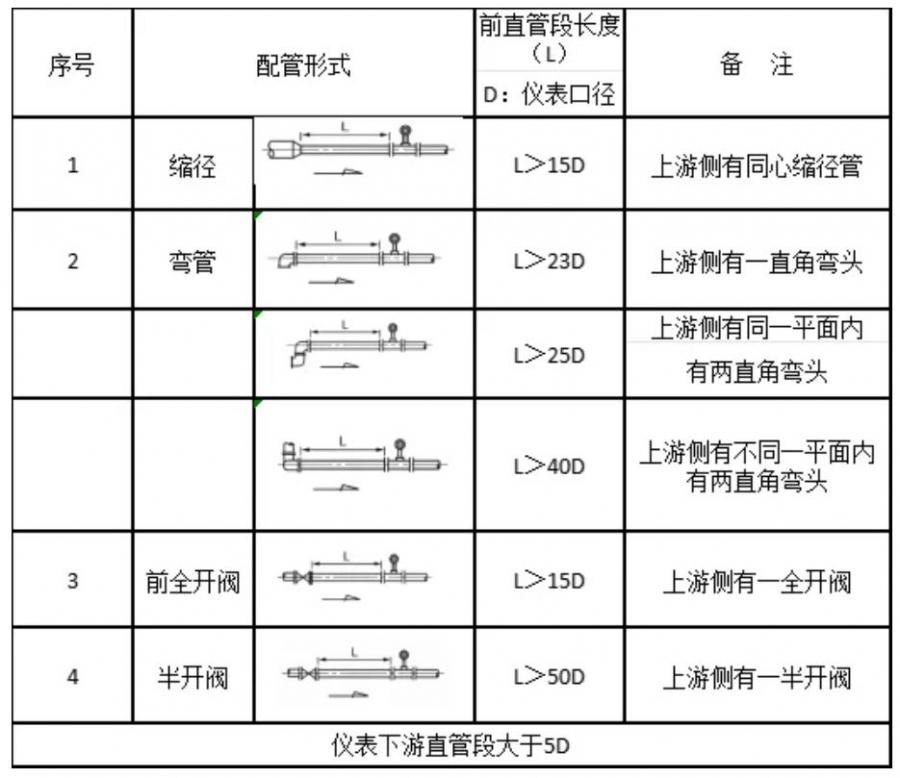

2.涡街流量计的上游侧和下游侧应有较长的直管段。其上、下游直管段长度根据管道状况不同而不同，直管段的具体安装长度和要求见下表。

3.流体内不得含有较大颗粒或较长纤维杂物，以免影响计量或损坏流量计。

4.流量计应避免安装在有机械振动的管道上，并尽量避开强电磁场干扰。

5.为防止外界电磁干扰，流量计外壳必须可靠接地，但不得与强电系统共用接地。

6.室外安装时，上部应有遮盖物，避免雨水浸入和烈日曝晒而影响流量计性能和使用寿命。
